DYXBJ-1膠帶修補器

詳細說明：
用途：DWXBJ-1通常稱為電熱式膠帶點修補器，主要用于膠帶的小面積損壞修補及膠帶刺穿使膠帶芯層損壞的修補；
概述：膠帶輸送機在運行過程中，由于物料的塊重，落差，以及設備故障等引起膠帶表面點狀損壞或洞穿，而使芯層外露，漏料，若不加處理，則輸送帶帶壽命大為縮短，使用本修補器，可在運輸機停機后進行膠帶表面的硫化修補，提高輸送帶使用壽命。

技術參數：
DWXBJ-1膠帶修補器分為低壓和高壓兩種規格
（一）DWXBJ-1（低壓）技術參數
1．適用帶寬：B≤1000mm
2．硫化壓力：0.5Mpa；
3．硫化溫度：145℃；
4．額定功率：1.78KW；
（二）DWXBJ-2（高壓）
1．適用帶寬：B≤1000mm
2．硫化壓力：0.8Mpa；
3．硫化溫度：145℃；
4．額定功率：1.78KW；

規格型號表：

項目	DWXBJ-1	DWXBJ-2	DWXBJ-3
修補運輸膠帶的種類	帆布、尼龍、鋼芯繩運輸膠帶	帆布、尼龍、鋼芯繩運輸膠帶	帆布、尼龍、鋼芯繩運輸膠帶
修補運輸膠帶寬度	650-2200	650-2200	650-2200
修補膠帶好大破口尺寸	250×250	250×600	250×900
電加熱盤外形尺寸	350×350	320×700	320×1000
修補時硫化溫度145℃	0-200℃可調	0-200℃可調	0-200℃可調
總功率（Kw）	1.91	3.5	5.1
電壓（V）	380	380	380
電熱板工作表面溫度差	±3	±3	±3
硫化壓力（MPa）	0.8	0.8	0.8
加熱板從常溫升到硫化溫度	30	30	30

結構示意圖及使用方法：

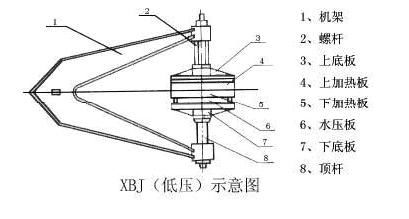

圖1：DWXBJ-1（低壓）結構示意圖

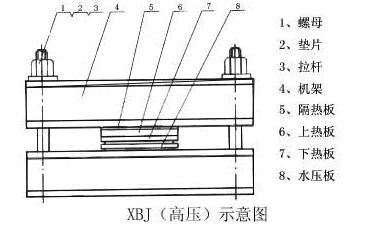

圖2：DWXBJ-1（高壓）結構示意圖


使用說明：
1、將修補機部件搬運至修理地點。
2、對損壞處作填生處理（可參見膠帶接頭硫化工藝中填膠部份，或在設備調試時，由本廠服務人員作出示范）。
3、將機架（下機架）放在皮帶下對準處理好的損壞部位，并將水壓板，下加熱板置于損壞部位正下方。
4、將上加熱板放在膠帶損壞部位正下方，置上隔熱板，然后放上上機架（注：XBG低壓，其機架為一體）。
5、裝上螺桿，并擰緊。
6、用一次導線連接電源與電控箱，用二次導線分別連接上加熱與電控箱、下加熱板與電控箱，用測溫元件分別連接上加熱板與電控箱、下加熱板與電控箱，連接線時應注意與電控箱上標牌對應。
7、用高壓軟管連接水壓板與試壓泵，然后開啟電控箱（詳見XBG電控箱操作方法），并向水壓板中注水至硫化壓力。
